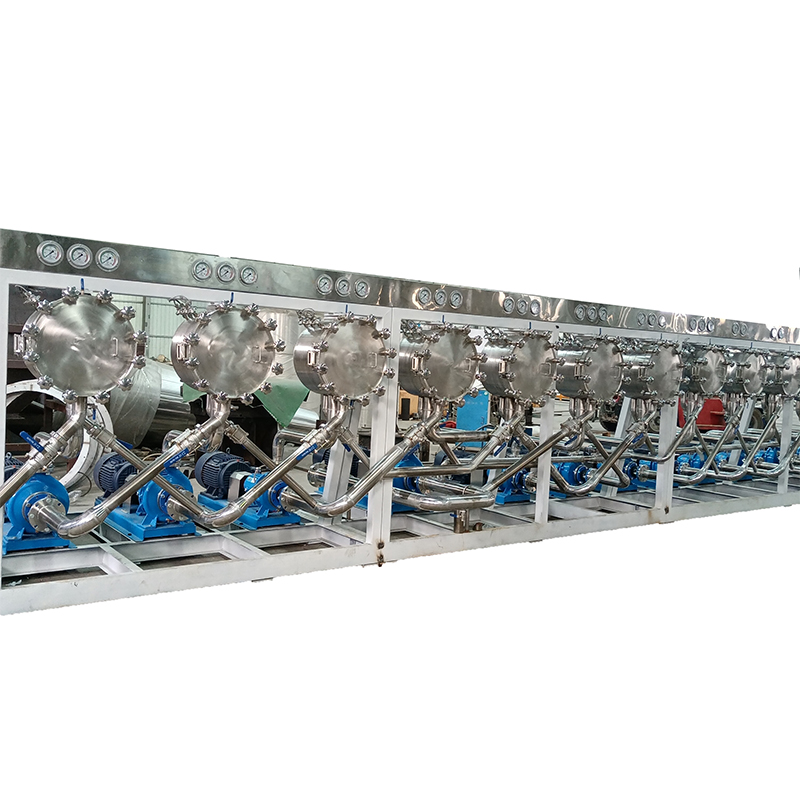

Ciklona stacija sastāv no ciklona bloka un cietes sūkņa. Vairāki ciklona staciju posmi ir zinātniski savienoti kopā, lai kopīgi veiktu rafinēšanas darbus, piemēram, koncentrēšanu, atgūšanu un mazgāšanu. Šādi vairāku posmu cikloni ir daudzpakāpju cikloni. Straumēšanas grupa.

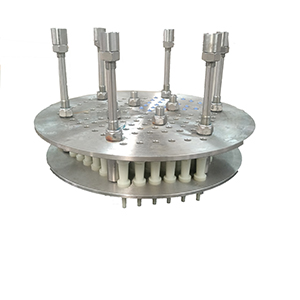

Ciklona mezgls sastāv no ciklona cilindra, durvju vāka, blīvējuma regulēšanas skrūves, lielas starpsienas, mazas starpsienas, rokrata, augšējās plūsmas atveres (pārplūdes atveres), padeves atveres, apakšējās plūsmas atveres un O veida blīvējuma gredzena, virpuļcaurulēm (no divpadsmit līdz simtiem) utt. Cilindrs ir sadalīts trīs kamerās: padeves, pārplūdes un apakšplūsmas ar starpsienām un ir noslēgts ar O veida gredzenu.
Daudzpakāpju ciklona grupas darbu galvenokārt veic desmitiem līdz simtiem ciklona cauruļu ciklona mezglā; cikloni ir izgatavoti, izmantojot šķidrumu mehānikas principus. Kad suspensija ar noteiktu spiedienu nonāk ciklona caurulē no suspensijas ieplūdes tangenciālā virziena, suspensija un suspensijā esošā ciete sāk radīt ātrgaitas rotējošu plūsmu gar ciklona caurules iekšējo sienu. Cietes granulu kustības ātrums ir lielāks nekā ūdens un citu vieglo piemaisījumu kustības ātrums. Mainīga diametra virpuļplūsmā cietes daļiņas un daļa ūdens veido gredzenveida suspensijas ūdens stabu, kas pārvietojas diametra samazināšanās virzienā pret konisko iekšējo sienu. Ciklona caurules centrālās ass tuvumā veidosies arī serdes formas ūdens stabs, kas rotē tajā pašā virzienā, un tā rotācijas ātrums ir nedaudz mazāks nekā ārējam gredzenveida ūdens stabam. Vieglās vielas suspensijā (īpatnējais svars mazāks par 1) koncentrēsies serdes formas ūdens staba centrā.
Tā kā zemūdens atveres laukums ir mazs, kad cirkulējošais ūdens stabs izplūst no zemūdens atveres, radītais reakcijas spēks iedarbojas uz centrālo ūdens stabu vidū, izraisot kodolveida ūdens staba pārvietošanos pārplūdes atveres virzienā un izplūšanu no pārplūdes atveres.
Cietes iekārtu ciklona grupas uzstādīšana, lietošana un apkope:
Uzstādiet daudzpakāpju ciklona grupu precīzā vietā atbilstoši procesa prasībām. Sistēma jānovieto uz līdzenas virsmas. Noregulējiet iekārtas līmeni visos virzienos, regulējot skrūves uz atbalsta kājām. Visām ieejas un izejas caurulēm, kas savienotas saskaņā ar procesa plūsmas diagrammu, jābūt ar atsevišķiem balstiem to ārējām caurulēm. Uz tīrīšanas sistēmas caurulēm nedrīkst pielikt ārēju spiedienu. Daudzpakāpju ciklonā cietes piens tiek attīrīts pretplūsmas veidā. Katram sistēmas ciklonam ir padeves, pārplūdes un apakšplūsmas savienojuma atveres. Katrai savienojuma atverei jābūt stingri savienotai, lai nodrošinātu, ka nav pilēšanas vai noplūdes.
